詳情介紹：

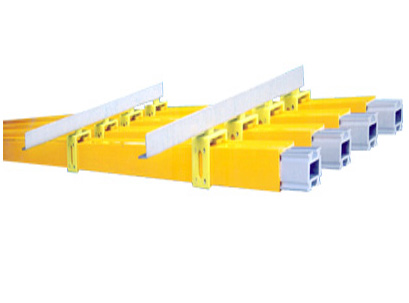

滑接式鋁母線槽
|
產品 >> 所有產品
|
|
滑接式鋁母線槽，揚州市天寶滑線電氣有限公司專業生產制造，滑接式鋁母線槽品種齊全，滑接式鋁母線槽成套供應，批發零售，價格優惠！滑接式鋁母線槽傳輸電流大、安全性能好、結構緊湊、占用空間小、安裝方便。它適合于造船、冶金、化工等企業的標準廠房或設備較密集的車間。對工藝變化周期短的車間尤為適宜，母線槽還大量用于高層民用建筑。
滑接式鋁母線槽的詳細介紹
滑接式鋁母線槽
滑接式鋁母線槽，揚州市天寶滑線電氣有限公司專業生產制造，滑接式鋁母線槽品種齊全，滑接式鋁母線槽成套供應，批發零售，價格優惠！
一、適用范圍
滑接式鋁母線槽傳輸電流大、安全性能好、結構緊湊、占用空間小、安裝方便。它適合于造船、冶金、化工等企業的標準廠房或設備較密集的車間。對工藝變化周期短的車間尤為適宜，母線槽還大量用于高層民用建筑。
二、產品特征
本產品是按國標JB8511-1996、JB/T500088-1997要求制造，
適用于額定電壓660V/380V頻率50HZ/60HZ，額定電流量*大4000A。
污染等級為3級，外殼防護等級IP55，海拔高度小于2000m。
|
三、選用說明
目前銅鋁材成本差比大。鋁母線槽的選用更為現實，按額定電流選擇鋁母線槽。
鋁母線槽額定電流：
|
|
型號規格
|
TBLM-200
|
TBLM-250
|
TBLM-315
|
TBLM-400
|
TBLM-500
|
TBLM-630
|
TBLM-800
|
|
額定電流
|
200A
|
250A
|
315A
|
400A
|
500A
|
630A
|
800A
|
|
型號規格
|
TBLM-1000
|
TBLM-1250
|
TBLM-1600
|
TBLM-2000
|
TBLM-2500
|
TBLM-3150
|
TBLM-4000
|
|
額定電流
|
1000A
|
1250A
|
1600A
|
2000A
|
2500A
|
3150A
|
4000A
|
|
四、安裝方式
|
水平排放
|
垂直疊放
|
|
全梁
|
鋼梁
|
全梁
|
鋼梁
|
|
|
|
|
|
|

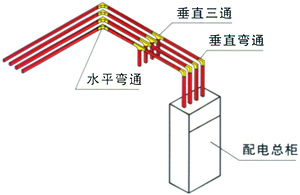

母線系統安裝方式示意圖（支架安裝間距一般不大于2m,高度不低于2.2m）
|
|
|
|
|
|
五、部件介紹
部件規格分別對應母線的規格如表
|
|
部件選型
|
TBLM-200
|
TBLM-250
|
TBLM-315
|
TBLM-400
|
TBLM-500
|
TBLM-630
|
TBLM-800
|
|
部件電流
|
（×××）-1
|
（×××）-2
|
|
母線規格
|
TBLM-1000
|
TBLM-1250
|
TBLM-1600
|
TBLM-2000
|
TBLM-2500
|
TBLM-3150
|
TBLM-4000
|
|
部件選型
|
（×××）-3
|
（×××）-4
|
|
|
|
|
5.1 TBLM鋁母導線
|
5.3 TBDK懸掛部件
|
|
|
TBLM鋁母導線
|
|
規格
|
TBLM-1
|
TBLM-2
|
TBLM-3
|
TBLM-4
|
|
H
|
18
|
34
|
56
|
80
|
|
W
|
24
|
28
|
44
|
64
|
|
|
|
TBDK懸掛部件
|
|
規格
|
TBDK-1
|
TBDK-2
|
|
H
|
35
|
66.5
|
|
W
|
40
|
47
|
|
|
5.2 TBPS防護套
|
|
|
|
TBPS防護套
|
|
規格
|
TBPS-1
|
TBPS-2
|
TBPS-3
|
TBPS-4
|
|
H
|
24
|
43
|
64
|
88.5
|
|
W
|
30
|
37
|
52.5
|
72.5
|
|
|
TBDK懸掛部件
|
|
規格
|
TBDK-3
|
TBDK-4
|
|
H
|
92
|
116
|
|
W
|
70
|
100
|
|
|
|
|
|
5.4 TBLJ連接盒
|
5.5 TBGD供電盒
|
|
|
|
TBLJ連接盒
|
|
規格
|
TBLJ-1
|
TBLJ-2
|
TBLJ-3
|
TBLJ-4
|
|
L
|
180
|
238
|
330
|
560
|
|
W
|
35
|
43
|
74
|
150
|
|
H
|
60
|
94
|
160
|
168
|
|
|
|
TBGD供電盒
|
|
規格
|
TBGD-1
|
TBGD-2
|
TBGD-3
|
TBGD-4
|
|
L
|
180
|
238
|
330
|
560
|
|
W
|
35
|
43
|
74
|
150
|
|
H
|
96
|
120
|
190
|
268
|
|
|
|
|
|
5.6 TBDLA變向部件L型水平彎通
|
5.8 TBDTA變向部件T型水平彎通
|
|
|
TBDLA變向部件L型水平彎通
|
|
規格
|
TBDLA-1
|
TBDLA-2
|
TBDLA-3
|
TBDLA-4
|
|
A
|
150
|
180
|
200
|
430
|
|
B
|
150
|
180
|
200
|
430
|
|
|
|
TBDTA變向部件T型水平彎通
|
|
規格
|
TBDTA-1
|
TBDTA-2
|
TBDTA-3
|
TBDTA-4
|
|
A
|
150
|
200
|
200
|
430
|
|
B
|
250
|
300
|
350
|
760
|
|
|
5.7 BDLB變向部件L型垂直彎通
|
5.9 TBDTB變向部件T型垂直彎通
|
|
|
TBDLB變向部件L型垂直彎通
|
|
規格
|
TBDLB-1
|
TBDLB-2
|
TBDLB-3
|
TBDLB-4
|
|
A
|
180
|
200
|
240
|
430
|
|
B
|
180
|
200
|
240
|
430
|
|
|
|
TBDTB變向部件T型垂直彎通
|
|
規格
|
TBDTB-1
|
TBDTB-2
|
TBDTB-3
|
TBDTB-4
|
|
A
|
250
|
300
|
350
|
760
|
|
B
|
150
|
200
|
200
|
430
|
|
|
|
|
六、部件選擇
L/T型接頭為保護式鋁母線槽中間分支線，要求訂貨時應給出L/T型接頭的尺寸位置或動力平面圖。
同時給出L/T型接頭輸入保護式鋁母線槽規格和輸出保護式鋁母線槽規格。
|
|
|
|
|
